尊龙凯时分享：MBD规范及标准建设

宣布日期：

2017-12-15

尊龙凯时分享：MBD规范及标准建设

随着产品三维设计的普及和软件功效的完善，各大制造业企业在设计、工艺、制造各环节也爆发了基于MBD的迫切需求。为资助各人更好的熟悉MBD，尊龙凯时四方一连多周为各人连分享关于MBD相关文章，前两周我们聊了“基于MBD的产品模子界说”和“MBD为古板企业带来的新机缘”，本期我们将继续深入相识MBD的规范及标准建设。

尊龙凯时四方作为海内领先的智能制造整体解决计划服务供应商及智能制造领域的高新手艺企业，致力于成为一流的、能为工业企业和政府提供自动化、数字化、智能化产品及整体解决计划清静台。公司能为宽大工业企业、政府提供自动化控制、电气传动及智能制造主营营业解决计划，并提供集系统集成、数字化工厂项目实验、智能制造立异中心及孵化器建设和智能制造集群整体解决计划。同时，公司销售西门子工业软、硬件产品，形成了集销售、维修、服务及OEM客户和生产流程型客户解决计划为一体的综合性营业和服务。

由于三维情形下是立体的，角度、位置的体现更为富厚，实体与实体的关联体现更为直观和重大，MBD要求对修订、注释、部件表、测试要求、质料说明、工艺等等非几何信息举行更详尽的形貌、更严酷的控制和自动处置惩罚，罢了有标准无法知足，需要研究制订新的标准规范。

自20世纪90年月起，德、美、日、英、法等国已最先相关标准的研究，并公布了一批标准。其中美国的有ASME Y14.41-2003；德国的有DIN 32869-1998、DIN 32869-2-2002、DIN 32869-3-2002；日本的有JIS B3402-2000、JIS B3401-1993、JIS X0024-1998；英国的有BS DD 194-1990、KIT 26-2000；法国的有NF C03-257-1999。国际标准化组织第十手艺委员会制订了ISO/DIS 16792数字化产品界说数据准则。我国参照ISO/DIS 16792标准，团结海内制造业的现状制订了GB/T 24734-2009标准。该标准明确了产品界说数据集所应包括的内容、规范了对设计模子的要求、界说了尺寸公差体现规则，划定了基准应用方面的要求。企业在现实应用历程中，还需针对所属行业特点，在GB/T 24734-2009基础上制订切合自身要求的MBD标准与应用规范。

MBD应用标准是实现产品数据集成、交流、共享的条件和基础，是规范和指导MBD应用有序开展的手艺依据，是买通数字化设计、工艺、制造的手艺包管，是项目效果固化和推广的桥梁。建设切合要求的MBD的标准化系统，以提高设计、工艺、剖析验证以及制造当中使用三维模子的准确性，建设起知足要求的三维数字化样机，并举行三维数字化妆配，为后续的应用打下优异的基础。

在数字化产品界说方面已有GB/T 24734《手艺产品文件数字化产品界说数据通则》等指导性标准，可是在企业三维工程化的应用历程中，必需凭证软件类型和企业流程制订相关企标完善产品基于三维的应用标准。

在MBD系统中，数据集以三维模子为焦点，集成了完整的产品数字化界说信息，它包括设计、工艺、制造、磨练等各部分的信息，在数据治理系统和研制治理系统的控制下，加入研制的职员配合在一个未完成的产品模子上协同事情，怎样包管设计效率及产品质量？因此需对设计、工艺、仿真、工装、制造、检测以及协同各个环控制订MBD标准规范。?
MBD标准与规范系统是MBD平台的基础，是实现三维数字化产品界说的条件，是形成三维数字化制造手艺系统的有力包管。它的建设将确保数据的规范建设以及数据能在下游有用的使用，上游数据修改也将快速地影响到下游的数据改变。

? 尊龙凯时分享：MBD规范及标准建设

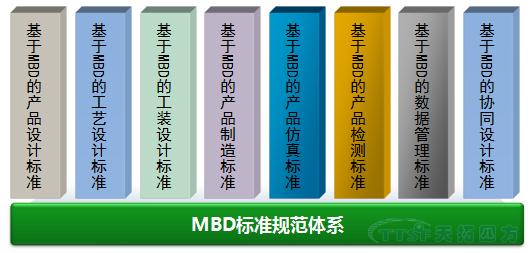

图 1 三维工程化标准系统结构

1) 基于MBD产品设计标准

产品设计标准主要针对产品设计模子、数字样机、属性、三维标注，凭证设计软件系统的特点举行标准规范的制订。

? 尊龙凯时分享：MBD规范及标准建设

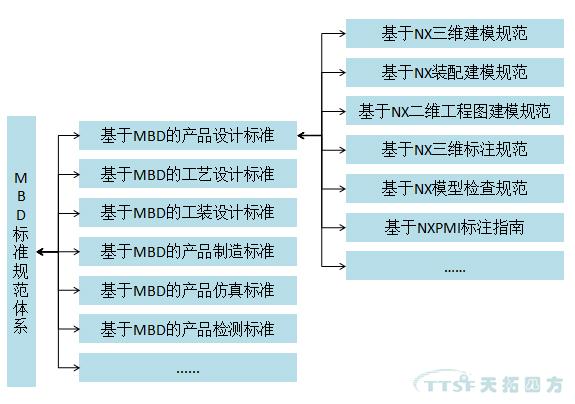

图 2 ?MBD设计标准

以下为《基于NX三维标注规范》示例说明：

?? 尊龙凯时分享：MBD规范及标准建设

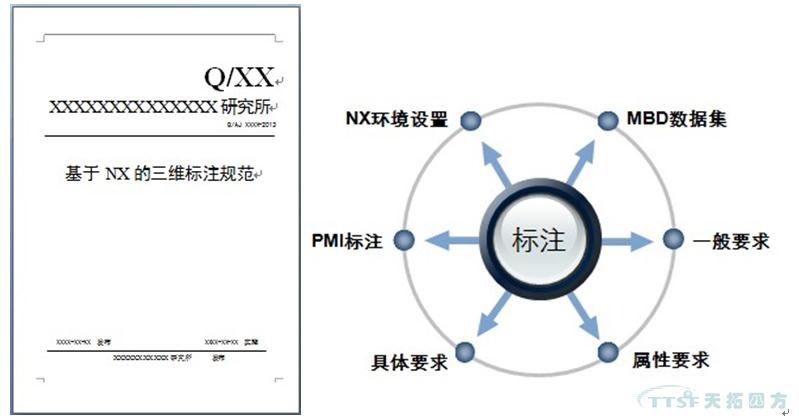

图 3 ?MBD三维标注规范

MBD模子应包括设计模子、标注、属性等信息，提供完整的产品界说，作为产品制造和磨练的依据，其组成如下所示。

? 尊龙凯时分享：MBD规范及标准建设

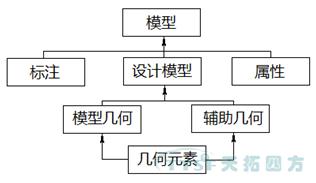

图 4模子内容组成

MBD模子三维标注要求：

模子三维标注信息的安排、组织与显示应切合以下划定：

a)所有标注信息应在NX PMI�？榻ㄉ�；

b)标注信息以视图方法和组举行分类和组织；

c)标注信息应注在响应的标注平面上(视图平面)标注信息应在视图、剖视图基础上爆发；

d)标注信息应尽可能分类标注，视图的设计应思量转二维图的需要；

e)标注信息在非默认视图中标注；

f)标注信息应尽可能以较少视图举行表达；

g)模子视图应以适合窗口显示的方法举行生涯与提交；

h)如需通过差别角度与缩放倍率显示模子视图，应通过“Cameras”方法天生摄像视图；

i)更终提交的模子中，应保存模板文件中预设置的视图和组；

j)辅助几何优先使用PM工�？榈摹霸霾辜负翁濉毕铝钐焐�。

标注信息的组织：

通过视图与组两种方法交互配合表达信息。视图树界说如下图所示：

? 尊龙凯时分享：MBD规范及标准建设

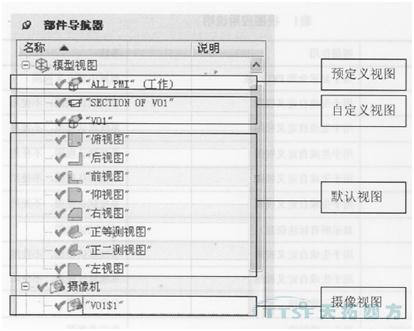

图 5 视图树界说

所有视图均应具有标识。NX模板文件中包括4个预界说模子视图和8个系统默认模子视图，用户可凭证需要添加响应视图。?

2) 基于MBD的产品工艺标准

主要针对设计模子与工艺模子之间、工艺BOM组织、装备资源的组织与挪用、工艺审查、工艺设计、工艺更改、工艺流程审批等标准规范的制订。针对装配工艺，则有装配工位、装配流程、三维工艺指令设计标准规范等。

? 尊龙凯时分享：MBD规范及标准建设

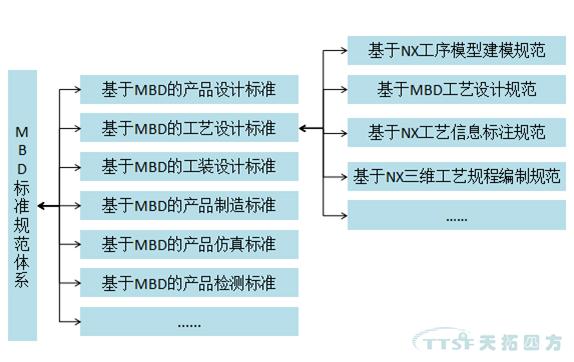

图 6 MBD工艺设计标准

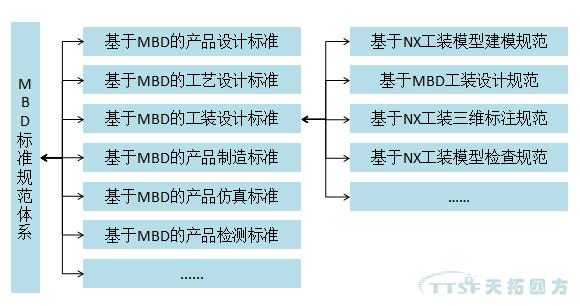

3) 基于MBD的工装设计标准：

主要针对：工装设计、工艺审查、工装制造、工装组合等标准规范的制订。

? 尊龙凯时分享：MBD规范及标准建设
