西门子NX MCD机电一体化产品看法设计解决计划

宣布日期：

2017-11-08

导读：
现在全球工业产品泛起出越来越重大的趋势，通常涉及到多个学科，例如：机械、电气及自动化等。企业该怎样应对这一挑战？?
北京尊龙凯时四方科技有限公司作为西门子DF（数字化工厂）集团、PD（历程自动化与驱动）集团、EM（能源治理）集团和西门子工业软件营业的战略相助同伴提供基于西门子NX?MCD平台下的机电一体化解决计划，资助企业建设机电设计研发平台。

机电产品看法设计原理
机电一体化看法设计解决计划（MCD）是一种全新解决计划，适用于机电一体化产品的看法设计。借助该软件，可对包括多物理场以及通常保存于机电一体化产品中的自动化相关行为的看法举行 3D 建模和仿真。MCD 支持功效设计要领，可集成上游和下游工程领域，包括需求治理、机械设计、电气设计以及软件/ 自动化工程。MCD可加速涉及机械、电气和软件设计学科的产品的开发速率，使这些学科能够同时势情，专注于包括机械部件、传感器、驱动器和运动的看法设计。MCD 可实现立异性的设计手艺，资助机械设计职员知足日益提高的要求，一直提高机械的生产效率、缩短设计周期和降低本钱。

? 西门子NX MCD机电一体化产品看法设计解决计划

图1 MCD机电产品看法设计原理

MCD系统的主要能力：
1、集成式系统工程要领
MCD 可为功效机械设计的全新要领提供支持。功效剖析作为机械、电气以及软件/ 自动化学科之间的通用语言，可使这些学科并行事情。此要领可确保从产品开发的更初阶段就能获得机电一体化产品的行为和逻辑特征需求，并获得支持。MCD 可与 Siemens PLM Software 的 Teamcenter产品生命周期治理软件团结使用，以提供端到端机械设计解决计划。在开发周期最先时，设计职员可以使用 Teamcenter 的需求治理和系统工程功效构建工程模子，体现出客户的意见。Teamcenter 接纳结构化条理结构网络、分派和维护产品需求，可从客户角度形貌产品�？⑼哦涌梢云饰龉πР考�，并对种种变型举行形貌，将它们与需求直接联系起来。这种功效模子可增进跨学科协同，并可确保在整个产品开发历程中知足客户期望。

? 西门子NX MCD机电一体化产品看法设计解决计划

图2 MCD集成式系统工程要领

通过这种功效机械设计要领，MCD 可在早期阶段即增进跨学科看法设计。所有工程学科可以并行协同设计一个项目：
? 机械工程师可以凭证三维形状和运动学建设设计。
? 电气工程师可以选择并定位传感器和驱动器。
? 自动化编程职员可以设计机械的基本逻辑行为，首先设计基于时间的行为，然后界说基于事务的控制。
2、看法建模和基于物理场的仿真

? 西门子NX MCD机电一体化产品看法设计解决计划

图3看法建模和基于物理场的仿真

MCD 提供易于使用的建模和仿真，可在开发周期的更初阶段迅速建设并验证备选看法。借助早期验证可资助检测并纠正过失，此时解决过失本钱更低。MCD 可从 Teamcenter 直接载入功效模子，以加速机械看法设计速率。关于模子中的每项功效，您可为新部件建设基本几何模子，或从重用库中添加现有部件。关于每个部件，您可通过直接引用需求和使用交互式仿真来验证准确操作，迅速指定运动副、刚体、运动、碰撞行为及运动学和动力学的其他方面。通过添加诸如传感器和驱动器等其他细节，可为详细电气工程和软件开发准备好模子。您可为驱动器界说物理场 — 位置、偏向、目的和速率。MCD 包括多种工具，用于指准时间、位置和操作顺序。MCD 中的仿真手艺基于游戏物理场引擎，可以基于简化数学模子将现实物理行为引入虚拟情形。该仿真手艺易于使用，借助优化的现真相形建模，您只需几步即可迅速界说机械看法和所需的机械行为。仿真历程接纳交互方法，因此您可以通过鼠标指针施加作用力或移动工具。MCD 可对一系列行为举行仿真，包括验证机械看法所需的一切，涉及运动学、动力学、碰撞、驱动器弹簧、凸轮、物料流等方面。
3、通过智能工具封装机电系统

? 西门子NX MCD机电一体化产品看法设计解决计划

图4 MCD通过智能工具封装机电系统

通过�？榛椭赜�，MCD 可资助更大限度提高设计效率。借助该解决计划，您可获取智能工具中的机电一体化知识，并将这些知识存储在库中，供以后重用。在重用历程中，由于能够基于履历证的看法举行设计，以是可提高质量；并且可通过消除重新设计和返工加速开发速率。借助MCD，您可以在一个文件中获取所有学科的所有机电一体化数据。这些数据包括三维几何体和图形、诸如运动学和动力学等方面的物理数据、传感器和驱动器及其接口、凸轮、功效以及操作。这些智能工具可以通过简朴的拖放操作从重用库应用于新设计中。
4、面向其他工具的开放式接口

? 西门子NX MCD机电一体化产品看法设计解决计划

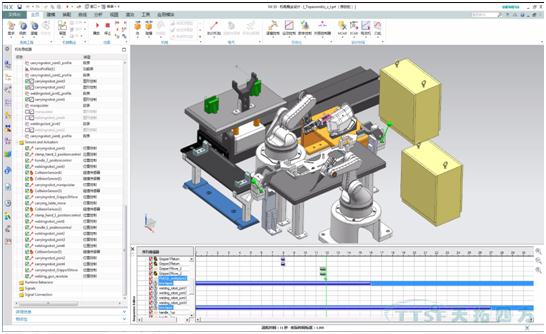

图5 MCD的输出效果

MCD 的输出效果可以直接用于多个学科的详细设计事情，机械设计：由于 MCD 基于 NX CAD 平台，因此可以提供优质 CAD 设计需要的所有机械设计功效。MCD 还可将模子数据导出到许多其他 CAD 工具，包括 NX、Catia、Pro/ENGINEER、SolidWorks 以及自力于CAD 的 JT 名堂。电气设计：借助 MCD，您可以开发传感器和驱动器列表，并以 HTML 或 Excel 电子表格名堂输出。电气工程师可以使用此列表选择传感器和驱动器。自动化设计：MCD 可通过提供零部件和操作顺序，支持更高效的软件开发。操作顺序甘特图能以 PLCopen XML 标准名堂导出，用于行为温顺序形貌，这种名堂普遍用于开发可编程逻辑控制器 (PLC) 代码的自动化工程工具中。
MCD为企业带来的价值：
NX MCD机电一体化看法设计解决计划是一个完整的机电一体化解决计划，关于降低工程本钱、镌汰实物样机数目效果显着，在虚拟情形中快速评估机械看法，增强了机械、电子和自动化设计师的协作，有用缩减开发时间，从而提高企业竞争力。
